230V／400V 高電圧三相分離型エネルギー貯蔵システム

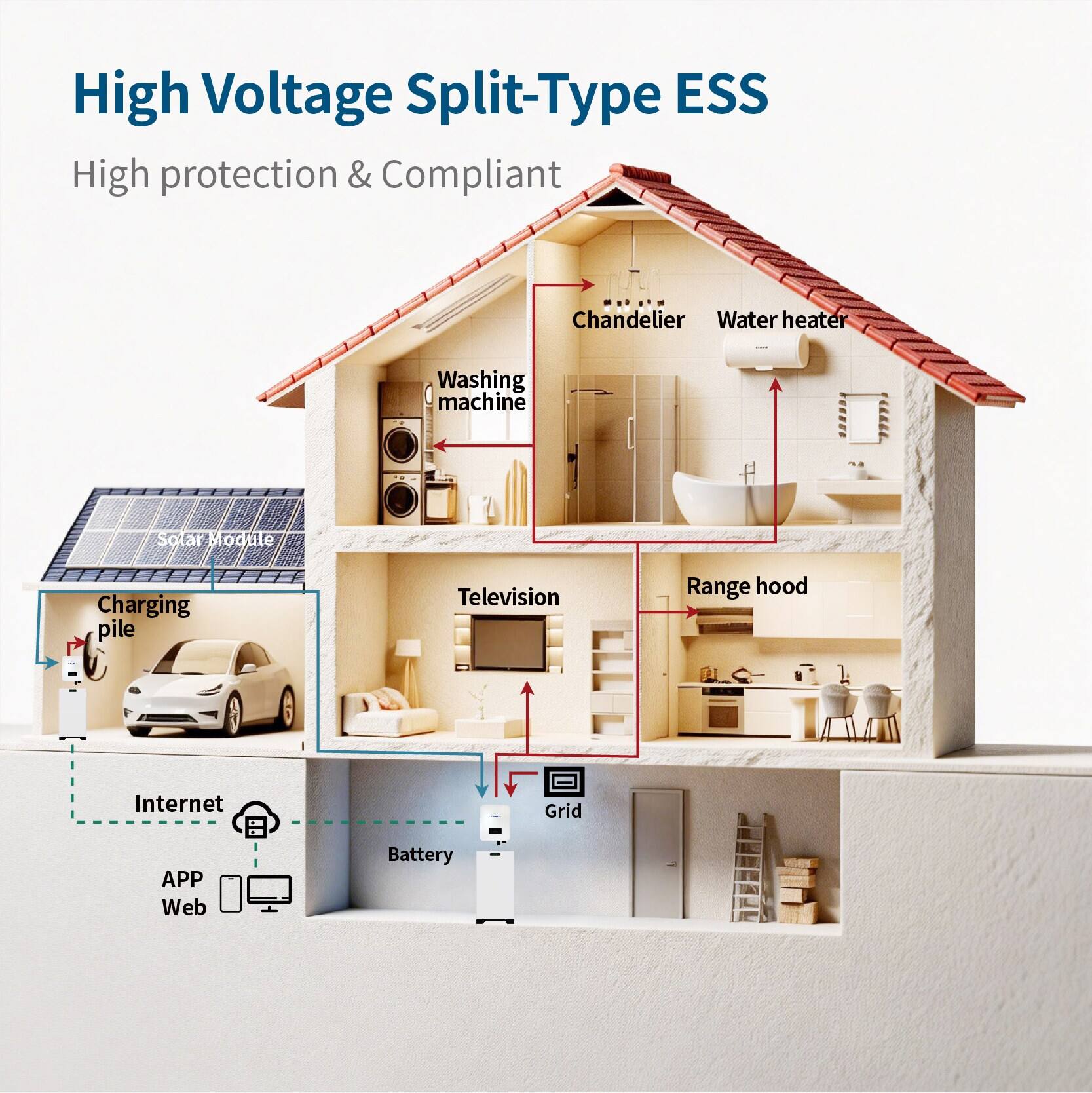

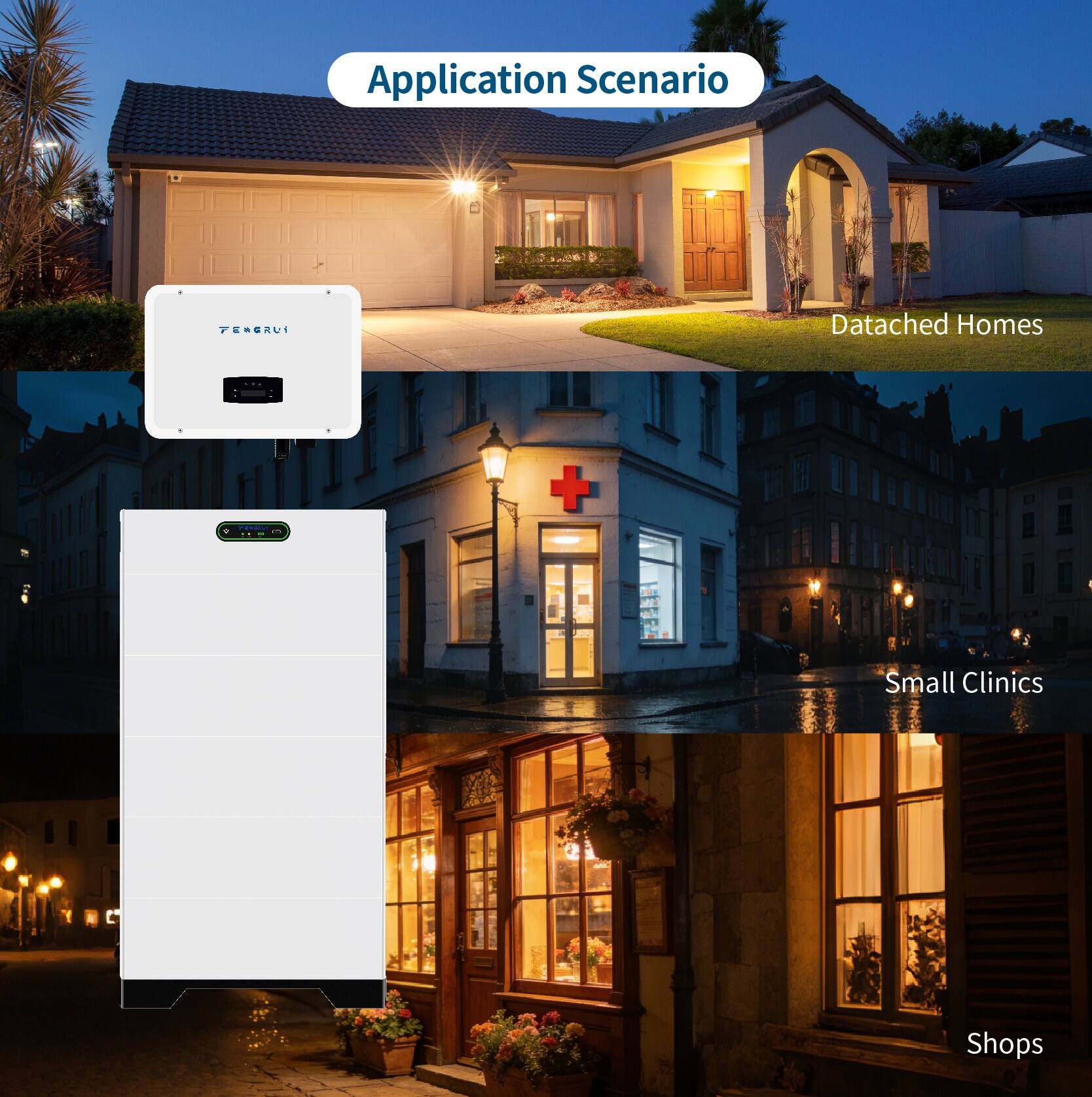

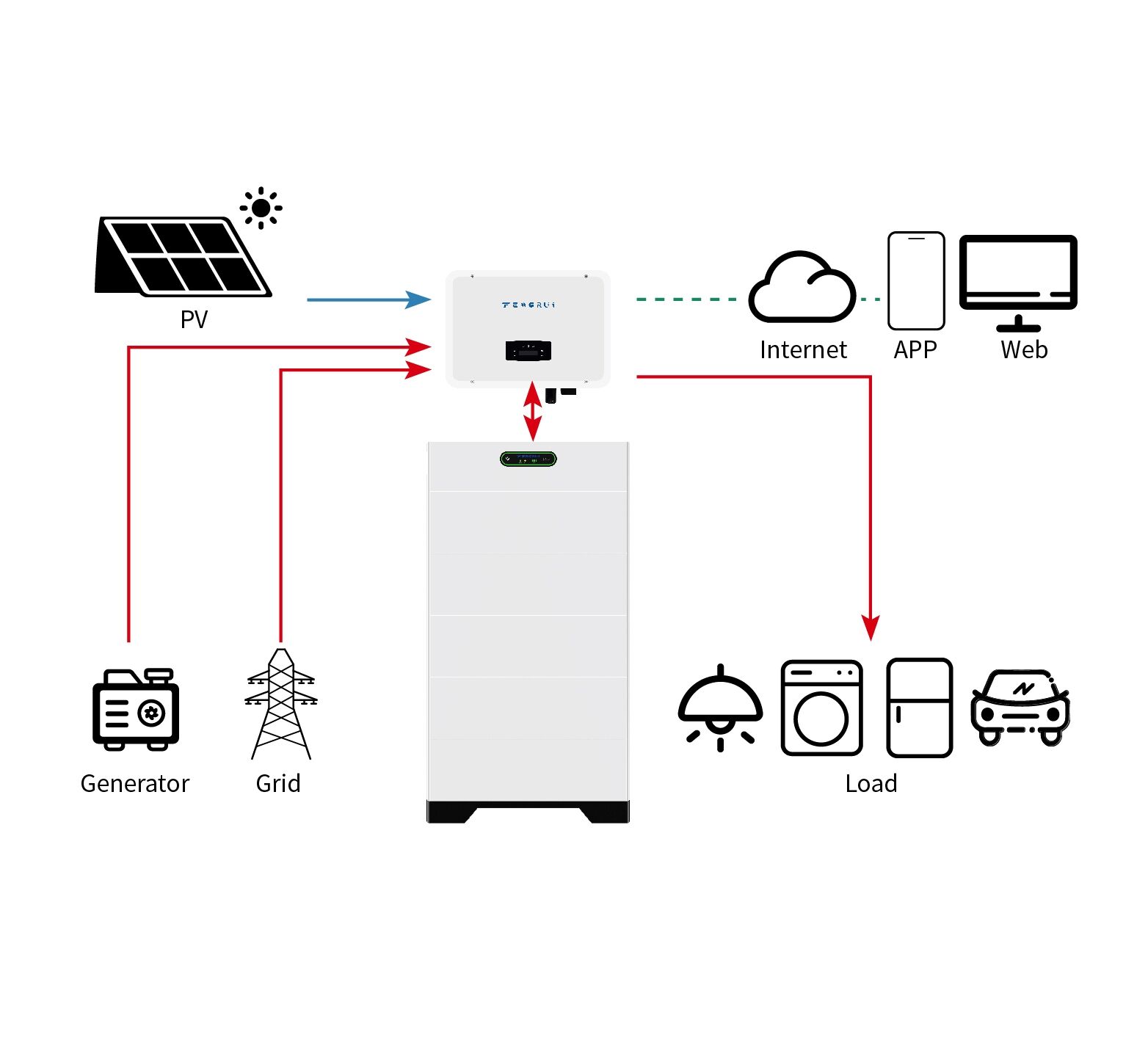

FENGRUI IHB-10-2Kをご紹介します。これは、IP65等級のインバーターを搭載した高度に統合された3相分離型太陽光・蓄電池連携システムで、最大200％の位相不平衡にも対応可能です。欧州／オーストラリア向けに設計されたこのシステムは、戸建て住宅、小規模診療所、または店舗に最適であり、安定かつ信頼性の高い3相電源供給、太陽光発電の自家消費、および10ms未満の切替時間による停電時バックアップ機能を提供します。
書類：
- 概要
- おすすめ商品
主な特徴：
● 三相バランス出力
230V／400V 三相交流出力を提供し、商業施設および大規模住宅向けのグリッドと完全に適合。負荷のバランス化および優れた電力品質を実現します。
● ミリ秒単位の切替
商用電源から独立電源への切替時間を10ms未満に抑え、サーバーやその他の感度の高い機器の無停電運転を保証します。
● 優れた保護性能

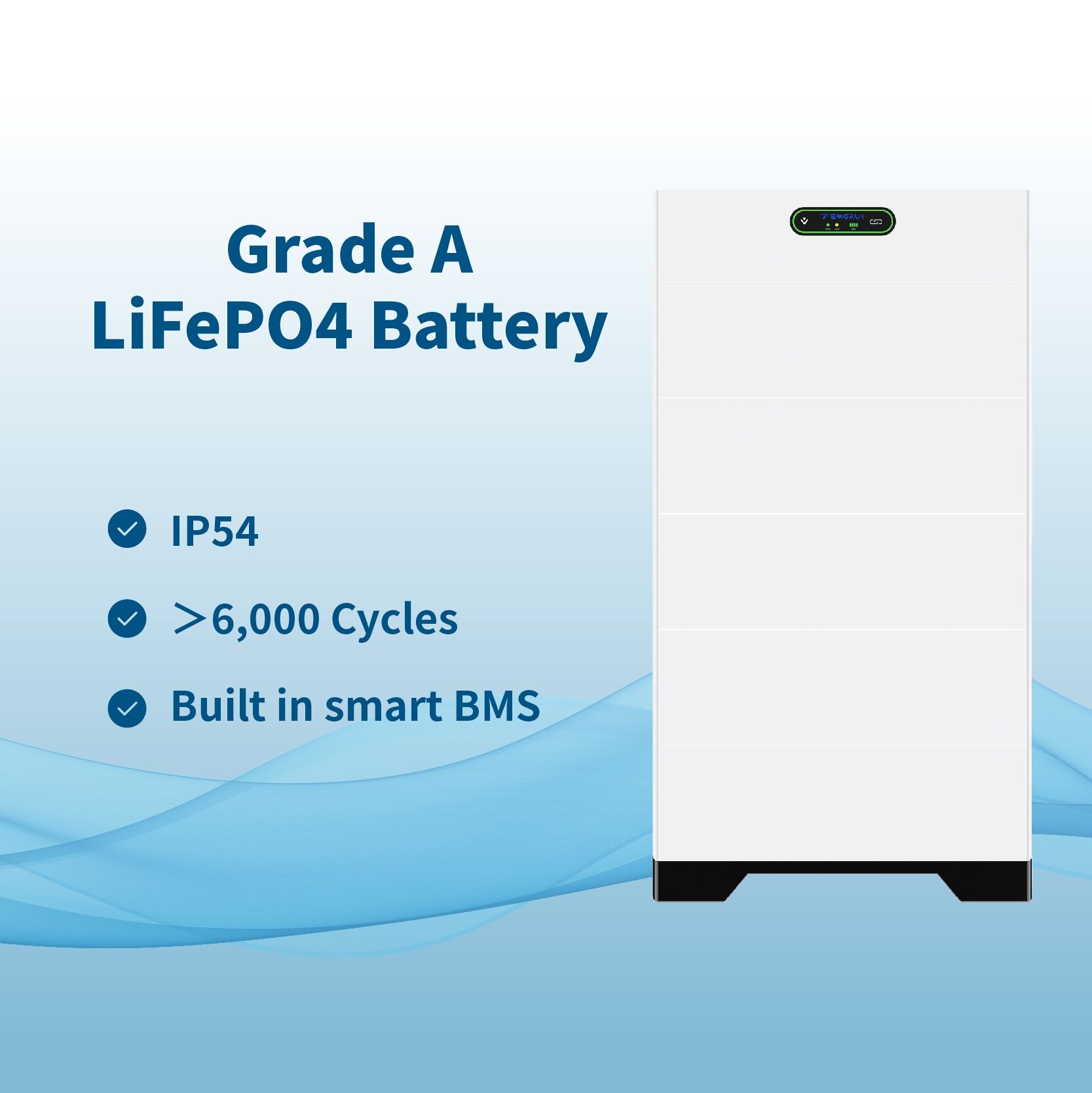

高レベルの防塵・防水性能（インバーター：IP65、バッテリー：IP54）により、ガレージや倉庫などの半屋外環境への設置が可能です。

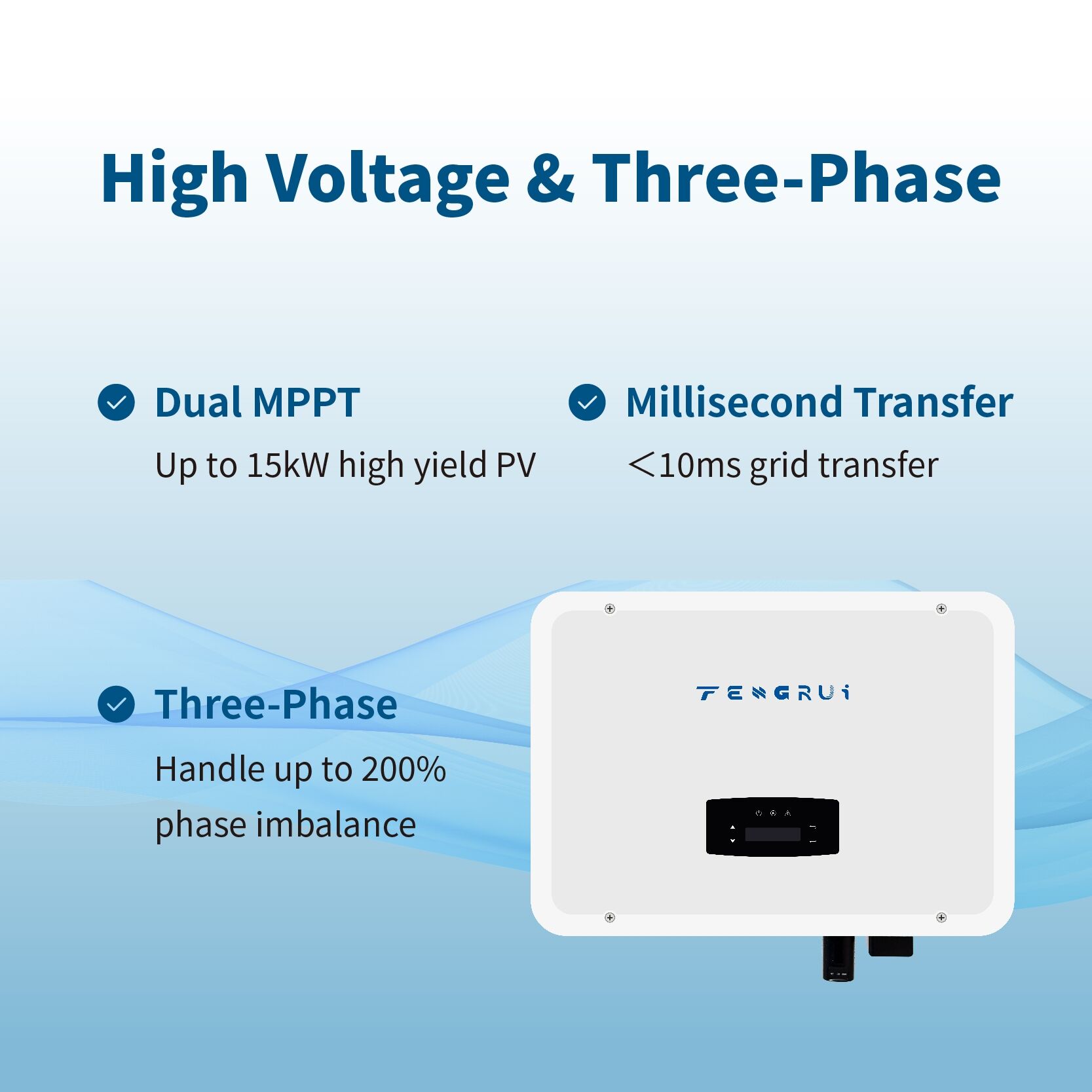

● デュアルMPPTトラッカー
入力範囲が広い15kW対応の2系統独立MPPTを搭載。方位や日影の異なる太陽光モジュールにも対応し、発電量の最大化を実現します。
● 広範囲な環境対応性
動作温度範囲：-25°C～60°C、湿度0～100％（極寒から高温多湿まで、多様な気候条件に対応）。
IHB-10-2Kの仕様
| バッテリーデータ | |||
| モデル | M2K11 | M2K13 | M2K16 |
| 細胞化学 | LFP 54Ah | ||
| 定数エネルギー (kwh) | 11.04kWh | 13.80kWh | 16.56kWh |
| パック構成 | 1P64S | 1P80S | 1P96S |
| 定格電圧 (V) | 204.8V | 256V | 307.2V |
| 動作電圧範囲（VDC） | 160～233.6VDC | 200～292VDC | 240～350.4VDC |
| 最大連続充電／放電電流（A） | 50A | ||
| BMS コミュニケーション | CAN／RS485 | ||
| 本体サイズ（L×W×H）（mm） | 727*170*1,066.5 | 727*170*1,266.5 | 727*170*1,466.5 |
| 重量 (kg) | 136.8kg | 167.8kg | 198.8kg |
| PV入力 | |||
| 最大PV入力電力 (kW) | 15kW | ||
| 最大PV入力電圧 (V) | 1,000V | ||
| MPPT電圧範囲 (V) | 150～850V | ||
| スタート電圧 (V) | 160V | ||
| MPPT数（個） | 2 | ||
| MPPTあたりの最大PV入力電流（A） | 20A | ||
| AC入力および出力（系統連系型） | |||
| 定格入力／出力電力（kW） | 10kW | ||
| 定格入力／出力電圧 (V) | 230V／400V | ||
| 定格AC周波数（Hz） | 50/60 Hz | ||
| 最大出力電流 (A) | 17A | ||
| 検査結果 | ＜3% | ||
| 力率 | 1（-0.8～0.8）可調整 | ||
| 系統切り替え時間 (ms) | <10ms | ||
| ネットワーク接続 | 3相 | ||
| AC入力・出力（独立系） | |||
| 定格入力／出力電力（kVA） | 10kva | ||
| 定格入力／出力電圧 (V) | 230V／400V | ||
| 定格AC周波数（Hz） | 50/60 Hz | ||
| 名義出力電流 (A) | 14.5A | ||
| THDV（線形負荷時） | ＜3% | ||
| 一般データ | |||
| インバータ外形寸法（長さ×幅×高さ）（mm） | 558*535*260 | ||
| インバータ重量（kg） | 29kg | ||
| マックス 効率性 | 98.20% | ||
| 標高 (m) | ＜4,000m | ||
| ディスプレイ | LCD、LED | ||
| 安全保護 | 逆接続保護、過電流／過電圧保護、アイランド現象防止保護、AC短絡保護、漏れ電流検出、接地故障監視、系統監視、AC／DCサージ保護。 | ||
| IP等級 | IP65（インバータ）／IP54（バッテリー） | ||
| 動作温度（℃） | -25～60℃ | ||
| 相対湿度 | 0-100% | ||
| サイクル寿命 | 6,000 サイクル | ||

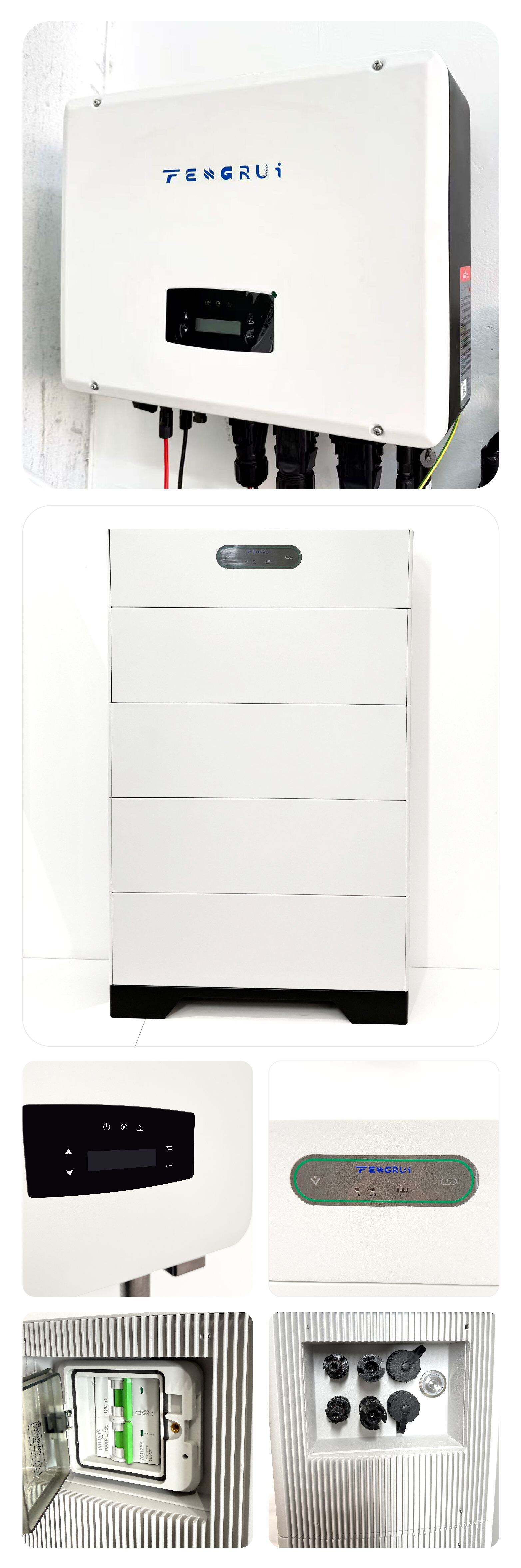

| 取り付け方法 | 壁面取付（インバータ）＋床置き（バッテリー） | ||
| 認証 | CE, RoHS, UN38.3 | ||
